PART \ 01
智算时代，高密散热新挑战
PART \ 02
直击痛点，五大核心诉求
结合项目定位，客户提出五大核心需求：
冷量补足：解决7MW 风冷冷量缺口，利用“风液同源，兼容液冷”方案设计
高密适配：覆盖2.5kW–30kW 全功率机柜，无局部热点
高效节能：最大化利用自然冷源，降低PUE 与运营成本
部署合规：满足机房布局、布线距离、管路环网等约束条件
运维友好：适配数据中心标准化运维，支持远程监控与故障自检
PART \ 03
风液同源，动态双冷源创新架构

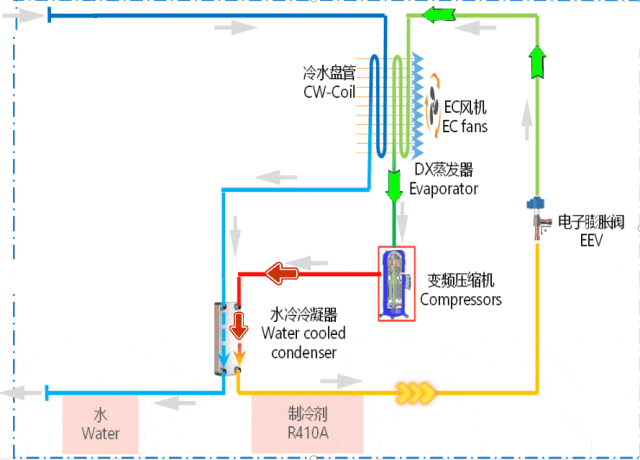

佳力图量身打造风液同源动态双冷源列间空调末端制冷解决方案，采用水盘管+氟盘管双盘管一体设计，形成“水侧预冷 + 氟侧补冷、自然冷优先、机械冷保障”的运行逻辑。
机组具备三种运行模式：
机械制冷模式：冷却水供水温度较高时，涡旋压缩机开启，全量制冷。
预冷模式：冷却水温度降低时，热风经水盘管预冷，不足冷量由氟盘管及压缩机补充。
自然冷却模式：冷却水温度足够低时，压缩机及氟盘管停止，冷负荷完全由水盘管通过冷却水带走。
PART \ 04
技术突破，风液同源列间空调详解
风液同源动态双冷源列间空调（单台冷量42kW）是本项目的核心设备，其技术优势包括：
双盘管同源设计：水盘管+氟盘管一体化，水盘管全年预冷，最大化利用自然冷源。
全工况智能切换：依据冷却水温度与负荷需求，自动在自然冷却、预冷、机械制冷模式间切换，低温季压缩机可长期低载或停机，大幅降低能耗并减少启停频次，延长机组寿命。
列间近热源送风：后回风、前送风，制冷终端紧贴服务器，避免冷量远距离损耗，稳定覆盖2.5kW-30kW全功率梯度机柜，无局部热点。
高精度智能控制：内置微电脑控制器，实时监测温度、压力等参数，自动调节风机、膨胀阀、压缩机及水阀，控温精度高；支持远程遥测、遥信、遥控、遥调，具备故障自诊断、群控轮巡等功能，无缝对接动环监控系统。
标准化列间结构：直接嵌入机柜排列之间，不占用额外面积，不依赖高架地板，施工周期短。
PART \ 05
标杆落地，引领高密制冷新方向
国家级 A 级数据中心标杆方案成功落地
